Przemysłowy sprzęt tkacki jest tak niezawodny, jak jego najsłabszy element. W systemach dobby i żakardowych,opuszczanie ramieniawytrzymuje poziom naprężeń mechanicznych, jakiego większość części maszyn nigdy nie doświadcza – miliony cykli ruchu posuwisto-zwrotnego, utrzymujące się obciążenia boczne i ciągłe narażenie na pył włóknisty i pozostałości smaru. W tym kontekście uzyskanie od 6 do 8 lat nieprzerwanej żywotności pojedynczego komponentu nie jest dziełem przypadku. Jest to bezpośredni wynik przemyślanej inżynierii, doboru najwyższej jakości materiałów i filozofii produkcji opartej na długoterminowej wydajności przemysłowej.
Na Changshu Changxin Textile Equipment Co., Ltd., nasz zespół inżynierów spędził dziesięciolecia na dokładnym badaniu, co odróżnia ramię wydzielające, które ulega awarii po 18 miesiącach od tego, które nadal działa prawidłowo po siódmym roku. Odpowiedzi stale dotyczą tych samych pięciu czynników: składu stopu, twardości powierzchni, precyzji wymiarowej, równowagi dynamicznej i odporności zmęczeniowej pod obciążeniem cyklicznym. W tym artykule szczegółowo omówiono każdy z tych czynników, wyjaśniono specyfikacje naszych produktów i przedstawiono ramy techniczne umożliwiające pewną ocenę każdego zakupu ramienia zrzucającego.

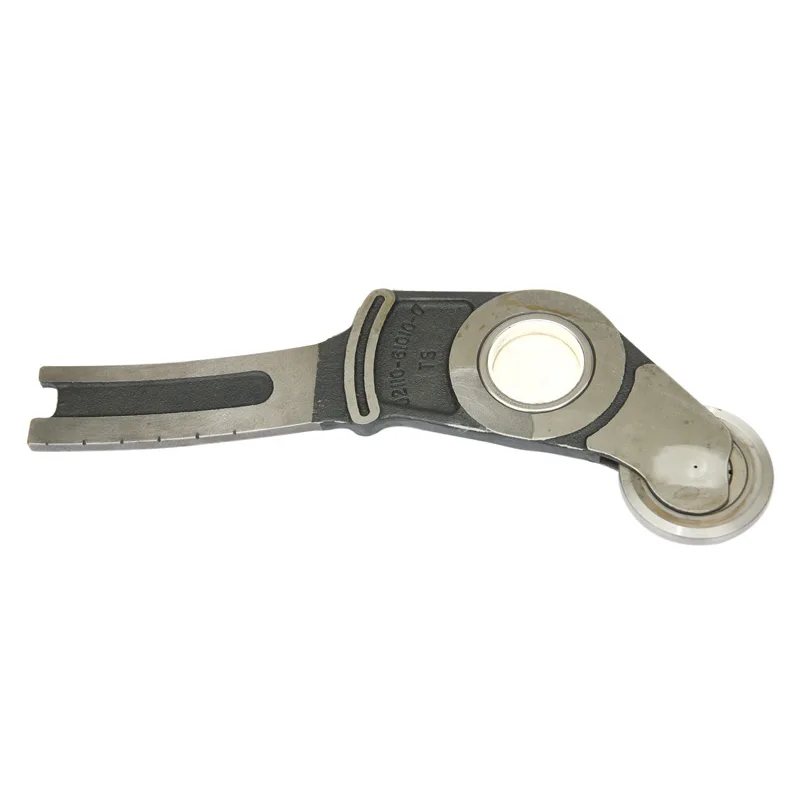

Wybór materiału jest najważniejszym czynnikiem decydującym o tym, jak długo ramię zrzucające będzie działać w warunkach produkcyjnych. Część, która wygląda identycznie na zewnątrz, może zachowywać się zupełnie inaczej w zależności od użytego stopu, zastosowanej obróbki cieplnej i wybranej metody wykończenia powierzchni. W Changshu Changxin Textile Equipment Co., Ltd. nasze protokoły pozyskiwania materiałów i testowania opierają się na jednym celu: wytwarzaniu komponentów, które zachowują stabilność wymiarową i integralność powierzchni przez setki milionów cykli.
Ramię zrzucające działa w środowisku agresywnym mechanicznie. Każdy cykl wprowadza naprężenie zginające, obciążenie skręcające i siły uderzenia w przegubie obrotowym. Podczas standardowej zmiany produkcyjnej trwającej 16 godzin typowe krosno dobby poddaje ramię zrzucające od 800 000 do 1,2 miliona cykli obciążenia. Pomnóż to przez 300-dniowy rok produkcyjny, a otrzymasz ponad 350 milionów cykli rocznie. Tylko materiały zaprojektowane pod kątem odporności na zmęczenie wysokocyklowe mogą wytrzymać takie obciążenie bez powstawania mikropęknięć lub dryftu wymiarowego.
Nasze ramiona zrzucające są produkowane przy użyciu następujących specyfikacji materiałowych:
Rezultatem jest komponent o twardej, odpornej na zużycie powierzchni zewnętrznej i mocnym, odpornym na pękanie rdzeniu. Ta struktura o podwójnych właściwościach pozwala naszemu ramieniu pochłaniającemu tysiące cykli uderzeń na godzinę bez odpryskiwania i pękania w punktach koncentracji naprężeń.
| Materiał bazowy | Stal stopowa o wysokiej wytrzymałości, gatunek 40CrMnMo lub odpowiednik |
| Twardość powierzchni | HRC 58 - 62 (wszystkie powierzchnie stykowe i nośne) |
| Twardość rdzenia | HRC 30 - 38 |
| Głębokość obudowy | 0,8 mm - 1,2 mm |
| Obróbka cieplna | Nawęglanie + hartowanie + odpuszczanie w niskiej temperaturze |
| Wykończenie powierzchni (Ra) | 0,4 do 0,8 mikrona na styku łożyska i sworznia |
| Powłoka antykorozyjna | Fosforanowanie + film olejowy hamujący rdzę |
Oprócz samej stali, jakość tulei z brązu lub polimeru stosowanych w przegubach obrotowych odgrywa ważną rolę w trwałości. Nasza fabryka wykorzystuje samosmarujące tuleje kompozytowe na złączach o dużym obciążeniu, co znacznie zmniejsza obciążenie konserwacyjne i zapobiega zużyciu metal na metal, które niszczy tańsze zespoły w ciągu pierwszych dwóch lat pracy.
Zakup ramienia zrzucającego wyłącznie na podstawie ceny jest jedną z najdroższych decyzji, jakie może podjąć kierownik fabryki. Rzeczywisty koszt komponentu oblicza się na podstawie całego jego okresu użytkowania, włączając nieplanowane przestoje, wymianę i wady jakościowe powstałe w okresie, gdy zużyty komponent nadal działa, ale nie działa już prawidłowo. Zrozumienie specyfikacji technicznych, które korelują z długą żywotnością, pozwala zespołom zakupowym podejmować decyzje w oparciu o całkowity koszt posiadania, a nie cenę jednostkową.
Nasz zespół inżynierów w Changxin Textile publikuje pełne arkusze danych technicznych każdego produkowanego przez nas modelu ramienia zrzucającego. Nasi klienci konsekwentnie uznają następujące specyfikacje za najważniejsze przy ocenie jakości komponentów:
| Tolerancja otworu obrotowego | Klasa H6 (ISO 286) |
| Tolerancja długości | plus minus 0,05 mm |
| Prostota | Maks. 0,02 mm na 100 mm |
| Nośność statyczna | 1800 N w punkcie obrotu |
| Dynamiczna ocena zmęczenia | 500 milionów cykli przy 1200 N |
| Wartość wpływu Charpy’ego | Minimum 45 J/cm2 |
| Chropowatość powierzchni (obrót) | Ra 0,4 - 0,8 mikrona |
| Zakres temperatury roboczej | -10 stopni C do +80 stopni C |
| Kompatybilne obroty krosna | Praca ciągła z prędkością do 650 obr./min |
Liczby te nie są celami marketingowymi. Przedstawiają one zmierzone wartości wydajności, zweryfikowane poprzez niezależne testy w naszym fabrycznym laboratorium jakości posiadającym certyfikat ISO. Każda partia produkcyjna poddawana jest kontroli wyrywkowej pod kątem tych parametrów przed zatwierdzeniem wysyłki.
Dwa ramiona zrzucające wykonane z identycznego surowca mogą działać zupełnie odmiennie, jeśli proces produkcyjny, który je ukształtował, był niespójny. Precyzyjne tolerancje obróbki, jednorodność obróbki cieplnej, parametry szlifowania i protokoły kontroli końcowej pozostawiają trwałe podpisy w gotowej części. Sygnatury te albo wspierają długą żywotność, albo ją podważają już od pierwszego dnia montażu.
Nasz proces produkcyjny w Changshu Changxin Textile Equipment Co., Ltd. przebiega według ścisłej sekwencji, której celem jest zapewnienie jakości komponentu na każdym etapie, a nie próba jego kontroli na końcu. Kluczowe etapy procesu i ich wpływ na jakość opisano poniżej:
| Typ pusty | Kucie matrycowe (nie odlewanie) |
| Materiał do obróbki zgrubnej | 0,5 - 0,8 mm na powierzchniach krytycznych |
| Temperatura nawęglania | 920 stopni C, atmosfera kontrolowana |
| Ugaszenie średnie | Hartowanie oleju, kąpiel z mieszaniem |
| Leczenie kriogeniczne | Minus 80 stopni C (wybrane modele) |
| Dokładność końcowego szlifowania otworu | Plus minus 5 mikronów |
| Zakres inspekcji | 100% gotowych części, 12 wymiarów krytycznych |
| Certyfikat Jakości | ISO 9001:2015 |
Ten poziom kontroli procesu odróżnia ramię zrzucające, które osiąga okres użytkowania od 6 do 8 lat, od takiego, w którym po 18 miesiącach pojawia się nadmierny luz w przegubie obrotowym. Dryft wymiarowy zużytego sworznia przekłada się bezpośrednio na błędy geometrii szopy, zwiększone naprężenia ramy gojenia i ostatecznie defekty tkaniny, które powodują skargi klientów na długo przed faktyczną awarią mechaniczną ramienia.
Zrozumienie trybów awarii jest równie ważne, jak zrozumienie, co czyni dobry produkt. W ciągu kilkudziesięciu lat współpracy z fabrykami tekstyliów w Azji, Europie i Ameryce Południowej, wzorce przedwczesnego wypadania ramion linienia są niezwykle spójne. Większość awarii można zaliczyć do jednej z czterech kategorii: skróty metalurgiczne, niedokładność geometryczna, nieprawidłowy montaż i nieodpowiednie zarządzanie smarowaniem. Każdemu z tych trybów awarii można zapobiec.
Poniższy podział identyfikuje przyczyny źródłowe, z którymi najczęściej spotyka się nasz zespół obsługi technicznej, wraz z obserwowalnymi symptomami wskazującymi na rozwój każdego rodzaju awarii:
Nasze konstrukcje ramion zrzucających zawierają funkcje opracowane specjalnie w celu łagodzenia tych trybów awarii. Samosmarujące tuleje na czopie, duże zbiorniki smaru w miejscach smarownic i powiększone skosy otworów, które prowadzą zespół bez wytwarzania naprężeń krawędziowych, to standardowe cechy naszych komponentów.
Nawet najwyższej jakości ramię zrzucające nie będzie w stanie wykorzystać swojego potencjału, jeśli otaczający go system konserwacji będzie źle zarządzany. I odwrotnie, dobrze wykonany program konserwacji zapobiegawczej może wydłużyć żywotność znacznie powyżej wartości referencyjnej wynoszącej 6–8 lat, zmniejszając całkowity koszt komponentów i jednocześnie poprawiając dostępność krosna. Nasza fabryka zapewnia każdemu klientowi szczegółowy podręcznik konserwacji dostosowany do konkretnego modelu krosna i środowiska produkcyjnego.
Czynności konserwacyjne, które mają największy wpływ na żywotność, są proste do wdrożenia i nie wymagają specjalistycznego sprzętu poza tym, który posiada już każdy dobrze wyposażony dział utrzymania ruchu.
| Kontrola smarowania | Co 250 godzin |
| Pełne dosmarowanie | Co 500 godzin (250 godzin w trudnych warunkach) |
| Nasmaruj i wymień | Rocznie |
| Kontrola luzu otworu obrotowego | Co 1000 godzin |
| Kontrola penetracyjna barwnika | Co 2000 godzin (krosna szybkobieżne) |
| Weryfikacja geometrii szopy | Co 500 godzin |
| Kontrola momentu obrotowego elementu złącznego | Co 250 godzin |
| Próg zastępczy (luz otworu) | Maksymalny prześwit 0,06 mm |
Fabryki, które przestrzegają tego harmonogramu konserwacji, konsekwentnie podają, że żywotność ramion zużywających się w górnej części zakresu wynosi od 6 do 8 lat. Kilku naszych długoterminowych klientów obsługujących komponenty Changshu Changxin Textile Equipment Co., Ltd. w dobrze utrzymanych środowiskach udokumentowało okres użytkowania wysokiej jakości modeli krosien przekraczający 9 lat. Połączenie naszej jakości produkcji i zdyscyplinowanego programu konserwacji sprawia, że te wyniki są osiągalne.
Ramię, które zapewnia niezawodną pracę przez 6 do 8 lat, nie jest dziełem przypadku. Jest to wynik spójnego, zdyscyplinowanego podejścia do materiałoznawstwa, precyzji produkcji, kontroli jakości i konserwacji w terenie. Każdy element naszego procesu projektowania i produkcji w Changshu Changxin Textile Equipment Co., Ltd. jest zorientowany na osiągnięcie docelowego okresu użytkowania, ponieważ nasi klienci mierzą nas nie na podstawie kosztów zakupu naszych komponentów, ale na podstawie kosztu ich posiadania w całym okresie ich użytkowania.
Kluczowe czynniki decydujące o tym, czy ramię zrzucające osiąga ten poziom odniesienia, są jasne i mierzalne: dobór stopu, twardość i głębokość obudowy, dokładność wymiarowa, struktura kutego ziarna, odporność na zmęczenie oraz jakość programu konserwacji otaczającego użytkowany element. Nasze produkty są projektowane i produkowane tak, aby wyróżniać się pod każdym z tych wymiarów, a nasz zespół pomocy technicznej jest do dyspozycji, aby pomóc personelowi konserwacyjnemu zoptymalizować środowisko operacyjne w celu uzyskania maksymalnej żywotności komponentów.
Jeśli Twój obecny dostawca nie może dostarczyć certyfikatów materiałowych, zapisów kontroli wymiarowej i danych z testów zmęczeniowych potwierdzających deklarowaną trwałość użytkową swoich komponentów, jest to znaczący sygnał. Całą tę dokumentację dostarczamy jako standardową część każdego wysyłanego przez nas zamówienia.
Skontaktuj się z naszym zespołem technicznym w Changshu Changxin Textile Equipment Co., Ltd. już dziśw celu uzyskania pełnej konsultacji dotyczącej produktu. Przeanalizujemy model krosna, aktualne specyfikacje komponentów i środowisko konserwacji, aby określić konfigurację ramienia zrzucającego, która zapewnia najdłuższą żywotność w konkretnym zastosowaniu.
Poproś o arkusz danych technicznych, zamówienie próbki lub niestandardową wycenę bezpośrednio w naszej fabryce.Nasza kadra inżynierska odpowiada na wszystkie zapytania techniczne w ciągu jednego dnia roboczego i wysyłamy do ponad 40 krajów z pełną dokumentacją eksportową.
Nie pozwól, aby niesprawne komponenty zwiększyły koszty konserwacji i zmniejszyły dostępność krosna. Skontaktuj się z nami już teraz i pozwól, aby jakość naszych produktów mówiła sama za siebie.
Skąd mam wiedzieć, że okres użytkowania ramienia zrzucającego dobiegł końca i należy go wymienić, a nie serwisować?
Najbardziej niezawodnym wskaźnikiem jest luz w otworze obrotu mierzony za pomocą skalibrowanego miernika. Gdy luz pomiędzy otworem a współpracującym wałem przekracza 0,06 mm, element nie może już utrzymać dokładności geometrycznej wymaganej do spójnego tworzenia przesmyku. W tym momencie dalsza praca będzie generować rosnące naprężenia ramy i defekty tkaniny, których nie będzie można usunąć poprzez regulację lub ponowne smarowanie. Dodatkowe wskaźniki wymiany obejmują widoczne pęknięcia powierzchni korpusu ramienia wykryte podczas kontroli penetrantu barwnika, ślady zużycia ciernego w strefie styku wału obrotowego lub mierzalny wzrost odchylenia geometrii klosza o ponad 2 mm od pierwotnego odniesienia do uruchomienia. Każdy z tych warunków niezależnie uzasadnia wymianę; obecność dwóch lub więcej wskazuje, że element działa znacznie dłużej niż jego optymalny punkt wymiany.
Jaka jest różnica w żywotności pomiędzy ramieniem odlewanym a kutym i czy różnica w cenie uzasadnia modernizację?
Różnica w żywotności pomiędzy odlewanymi i kutymi ramionami jest znaczna i dobrze udokumentowana w praktyce. Elementy odlewane mają losową, izotropową strukturę ziaren, która zapewnia w przybliżeniu jednakową wytrzymałość we wszystkich kierunkach, ale brakuje im kierunkowej odporności na zmęczenie, którą osiągają elementy kute poprzez wyrównany przepływ ziaren. W warunkach zmęczenia charakteryzujących się dużą częstotliwością — czyli dokładnie w środowisku pracy krosna pracującego z prędkością od 500 do 650 obr./min przez dwie lub trzy zmiany dziennie — kute ramiona niezmiennie wykazują o 35% do 50% dłuższą trwałość zmęczeniową przed inicjacją pęknięć. Na podstawie kosztu posiadania wyższy koszt początkowy kutego ramienia zrzucającego jest zwykle zwracany w ciągu pierwszych 18 miesięcy eksploatacji dzięki zmniejszonej częstotliwości wymiany i niższym kosztom przestojów. W hutach pracujących w trybie trzyzmianowym okres zwrotu inwestycji jest zazwyczaj jeszcze krótszy, co sprawia, że opcja kuta jest tańszym wyborem w dowolnym horyzoncie planowania przekraczającym dwa lata.
Czy ramię zrzucające zaprojektowane dla jednej marki krosna można dostosować do użytku na maszynie innego producenta i jakie jest ryzyko?
W niektórych przypadkach technicznie możliwe jest zastąpienie ramion zdejmowanych różnymi markami, ale niesie ze sobą znaczne ryzyko, które należy dokładnie ocenić przed jakąkolwiek taką instalacją. Podstawowym problemem jest zgodność wymiarowa złącza obrotowego i geometria sworznia łączącego. Nawet niewielkie różnice w średnicy otworu, rozstawie otworów na kołki lub długości rozpiętości ramion mogą powodować niewspółosiowość, która koncentruje naprężenia w niezamierzonych miejscach, radykalnie skracając żywotność i potencjalnie uszkadzając sąsiedni blok obrotowy lub ramę goleni. Drugą kwestią jest kompatybilność obciążenia: różne konstrukcje krosien wywierają różne siły dynamiczne na ramię zrzucające, a element przystosowany do maszyny o niższej prędkości może wykazywać pęknięcia zmęczeniowe znacznie wcześniej, gdy jest obsługiwany na platformie o większej prędkości. Nasza fabryka produkuje ramiona przerzucające według określonych standardów wymiarowych wszystkich głównych marek krosien w bieżącej produkcji, a nasz zespół inżynierów może przejrzeć oryginalne specyfikacje krosna, aby potwierdzić, czy dana konfiguracja ramienia jest rzeczywiście dopasowana, czy też stanowi kompromis, który skróci żywotność.
Jaki rodzaj smaru i metoda aplikacji zapewnia najlepsze rezultaty w przypadku zdzierania przegubów ramion w środowiskach tkackich o wysokiej temperaturze?
W środowiskach tkackich, w których temperatura otoczenia regularnie przekracza 30 stopni C, standardowy smar litowy NLGI klasy 2 może rozrzedzić się i migrować z powierzchni styku łożyska szybciej, niż zakłada znamionowy okres dosmarowywania. W takich warunkach odpowiednią specyfikacją jest smar z kompleksem litowym klasy 2 NLGI o temperaturze kroplenia powyżej 260 stopni C. Smary litowo-kompleksowe zachowują swoją konsystencję i wytrzymałość filmu w podwyższonych temperaturach znacznie lepiej niż konwencjonalne smary na bazie mydła litowego. Ważna jest również metoda aplikacji: nałożenie ręcznej smarownicy na złączkę do momentu, aż w punkcie odciążenia będzie widoczny świeży smar, dzięki czemu stary, utleniony smar zostanie całkowicie wyparty, a nie tylko rozcieńczony. Zautomatyzowane, centralne układy smarowania można skalibrować w celu dostarczania właściwej objętości w odpowiednich odstępach czasu, a w środowiskach o wysokiej produkcji, w których pracuje się na trzy zmiany, stale przewyższają programy ręczne pod względem utrzymywania odpowiedniej grubości filmu przez cały cykl operacyjny. Nasza fabryka może na żądanie dostarczyć arkusze specyfikacji smarów.
W jaki sposób prędkość obrotowa krosna wpływa na oczekiwaną żywotność ramienia zrzucającego i czy maszyny o większej prędkości powinny używać innych specyfikacji komponentów?
Prędkość robocza krosna ma bezpośredni i nieliniowy wpływ na gromadzenie się zmęczenia ramienia. Przy 400 obr./min. krosno wykonuje około 192 miliony cykli rocznie podczas pracy na trzy zmiany. Przy 600 obr./min liczba ta wzrasta do 288 milionów cykli, co oznacza wzrost rocznego obciążenia zmęczeniowego o 50%, co może skrócić żywotność podzespołów o 35% do 40%, jeśli specyfikacja ramienia nie zostanie odpowiednio dostosowana. W przypadku krosien pracujących z prędkością powyżej 500 obr./min nasza fabryka zaleca ulepszoną specyfikację, która obejmuje obróbkę kriogeniczną po hartowaniu, węższą klasę tolerancji otworu i specyfikację chropowatości powierzchni Ra 0,4 mikrona zamiast 0,8 mikrona na styku obrotowym. Obróbka kriogeniczna przekształca austenit szczątkowy w martenzyt, poprawiając stabilność wymiarową i podnosząc granicę wytrzymałości zmęczeniowej powierzchni. Węższa tolerancja otworu zmniejsza koncentrację obciążenia dynamicznego, która występuje, gdy luz umożliwia styk wału przy zmniejszonym łuku, a nie przy pełnym styku obwodowym. Te ulepszenia są standardem w naszej serii krosien o dużej prędkości i są dostępne jako opcja fabryczna w modelach standardowych, gdy wymaga tego prędkość robocza klienta.
